皮帶輸送機是一種傳送機構，其由柔性輸送機作為材料載體和拖拉機輸送。它使用封閉的環形輸送帶作為牽引和載體構件，繞過并張緊在前面，后部兩個滾筒，依賴于傳送帶和驅動輥之間的摩擦，導致輸送機的連續運動，并依賴于傳送帶和材料之間的摩擦使得材料與傳送帶運行，從而完成運輸材料的任務。

帶式輸送機主要部件包括張緊輥，張緊裝置，電荷漏斗，再滾輪，支撐輥，封閉端條，卸載裝置，驅動輥和驅動器。在工作時，在傳動機構的作用下，驅動鼓沿順時針方向旋轉，并且環形輸送機通過驅動鼓的外表面與環形帶內表面之間的摩擦向前移動，環形輸送機向前移動。當它是正常時，它是正常的，將待從電荷漏斗輸送到環路輸送帶的材料，并向上運輸?shù)焦ぷ魑恢谩．?dāng)需要改變傳送方向時，卸載裝置連續地運輸?shù)讲牧系膫魉蛶弦粤硪粋€方向。如果沒有必要改變傳送方向，則不需要使用卸載裝置，并且可以從環式傳送帶直接移除材料。

皮帶輸送機的主要部件功能包括牽引片，傳送帶，驅動，張緊裝置，架子和滾筒，清潔和卸載裝置。在皮帶輸送機中，傳送帶是載體和拖拉機，主要用于攜帶材料和轉移牽引力。它是磁帶輸送機的成本（輸送機成本的40％）和更具磨損部件的一部分。因此，所選輸送帶的強度高，伸長率小，柔韌性好，重量輕，吸水性小，耐磨，耐腐蝕，還必須符合食品衛生要求。

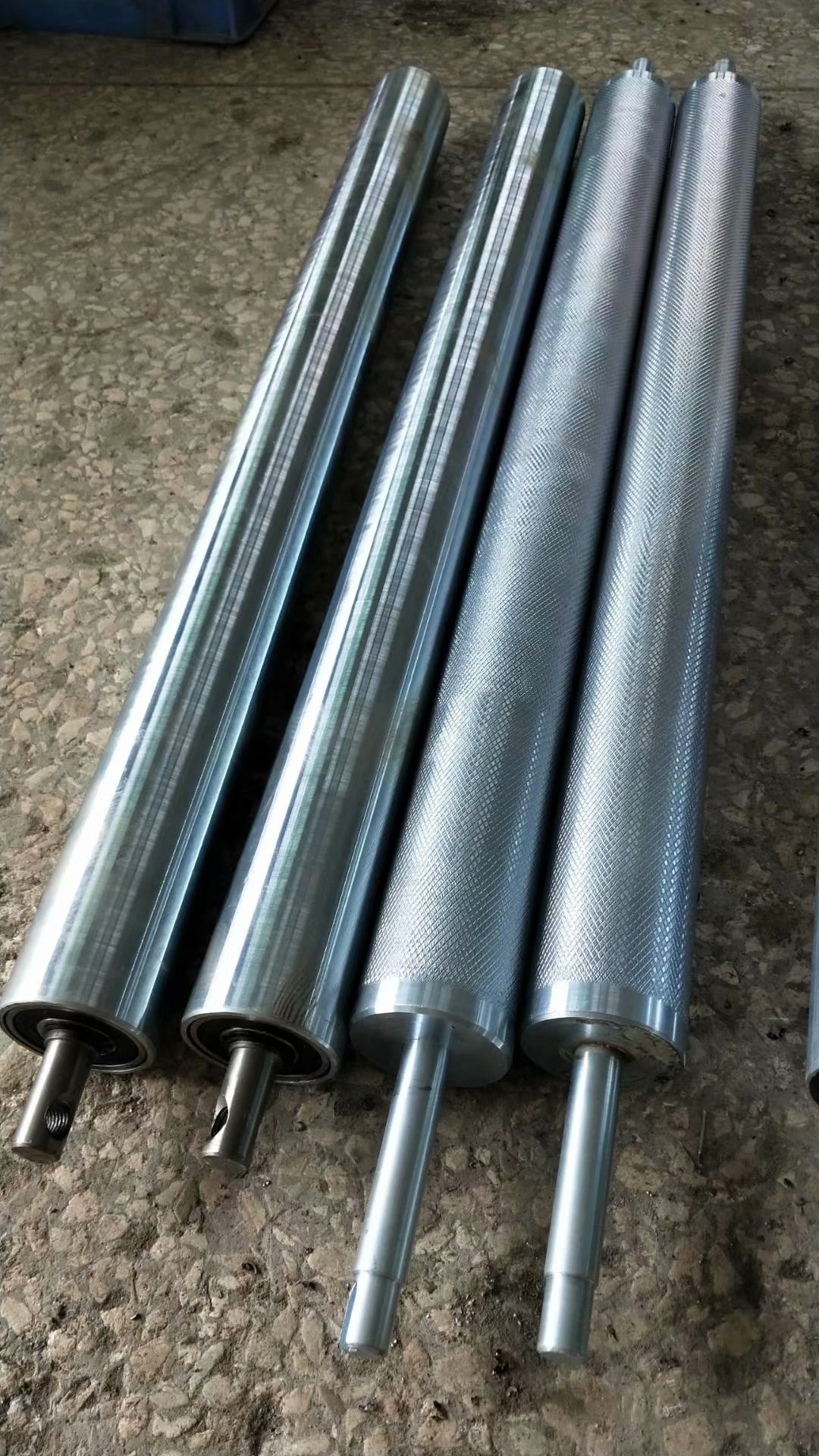

常用輸送機傳送帶：橡膠條，各種纖維針，塑料帶，尼龍條，強尼龍條，板帶，鋼帶和金屬絲網帶等，用于使用普通橡膠條。各種傳送帶的種類和規格可作為機械設計手冊找到。 驅動器通常由一個或多個驅動輥，減速器，耦合等組成。驅動輥是轉移力的主要部件。片材帶的驅動鼓除外除輥的表面外，還有其他傳送帶的驅動輥通常大，并且中空輥的表面具有大直徑。滾筒通常用鋼板焊接，以增加滾筒和帶的摩擦，有時在木材，皮革或橡膠的表面上。滾筒的寬度在輸送帶中為100-200mm，其是滾筒結構，略微的中間直徑大，用于自動校正傳送帶的鏡頭。

在皮帶輸送機中，由于傳送帶具有一定的伸長率，因此本身的長度在拉力下增加。需要補償這種增加的長度，否則皮帶在帶和驅動輥之間滑動，擋板不能滑動，使得傳送帶不能正常工作。

帶式輸送機張緊裝置的作用是確保傳送帶具有足夠的張力，以在輸送機和驅動輥之間產生必要的摩擦力，以確保輸送機的正常操作。常用的張緊裝置具有重錘子和螺旋。對于具有短輸送距離的輸送機，張緊裝置可以直接安裝在驅動帶的支撐軸上，并且需要一個較長的輸送機需要專用的張力輥。

帶式輸送機的機架是多用罐鋼，角鋼和鋼板焊接。可動輸送機的齒條安裝在滾輪上以進行運動。輥子作用在輸送機上和上述材料上以平穩地操作。板帶不具有輥子，該輥由板下方的引導件欺負。滾筒應盡可能小，功耗小，功耗小，結構簡單，易拆卸維護，高強度和耐磨性，密封性能良好。

清潔劑用于清潔附著在傳送帶上的食品。食品材料具有更多粘附，因此需要可靠的清潔。它被分為彈簧清掃器和刮刀清潔劑：彈簧清潔器安裝在頭戴筒處，在清潔卸載后，材料粘附到帶軸承表面上;刮刀清潔劑適用于尾輥，用于清潔傳送帶上的材料。

裝載裝置也稱為進料器，其作用是確保一定量的材料均勻地供應，使得材料均勻地分布在輸送帶上，通常裝有料斗。排出裝置位于端輥處。當使用中間放電時，使用“犁”卸載器，其結構簡單，成本低，但是傳送帶的嚴重磨損。
